Onderstaande printonderdelen worden eveneens te koop aangeboden(linkjes staan onderaan). Al dan niet mét de bijhorende elektronica. Wil je de elektronica zelf voorzien is dat natuurlijk ook geen probleem. Je moet een voltage-booster hebben zodat je op enorm hoog voltage(1800V of meer) zit (en laag amperage).
Een houten schraag kostte in 2025 5,52eur, in 2026 reeds 8,20eur. Ik behandelde deze tegen water.

De voorbereiding:

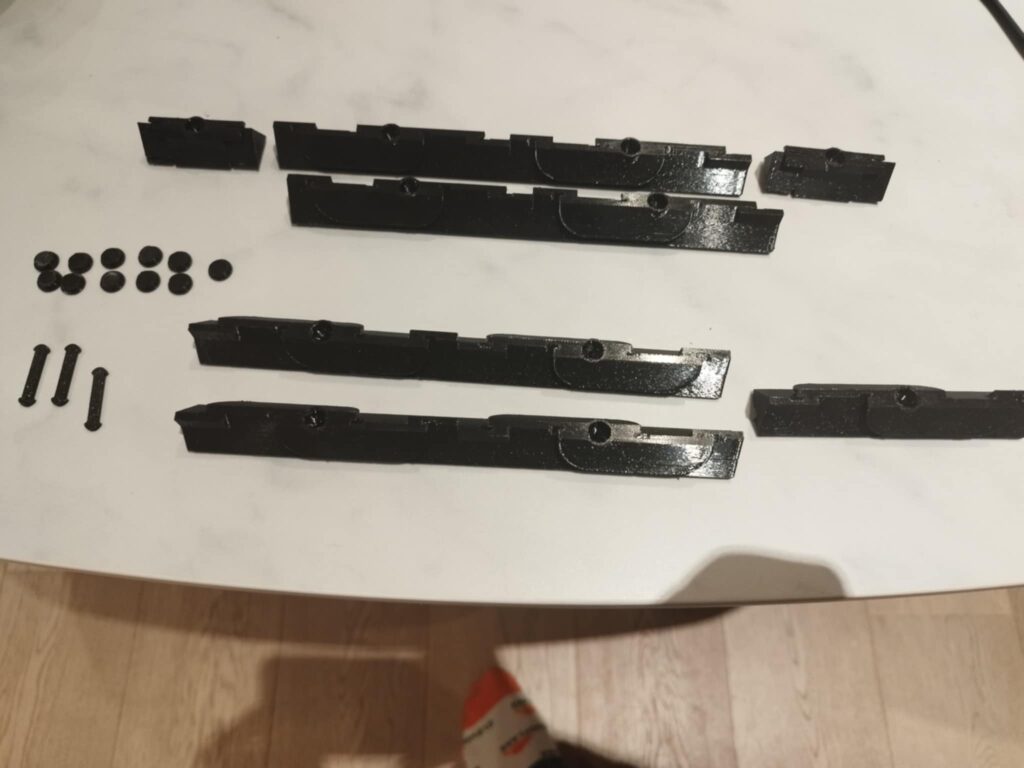

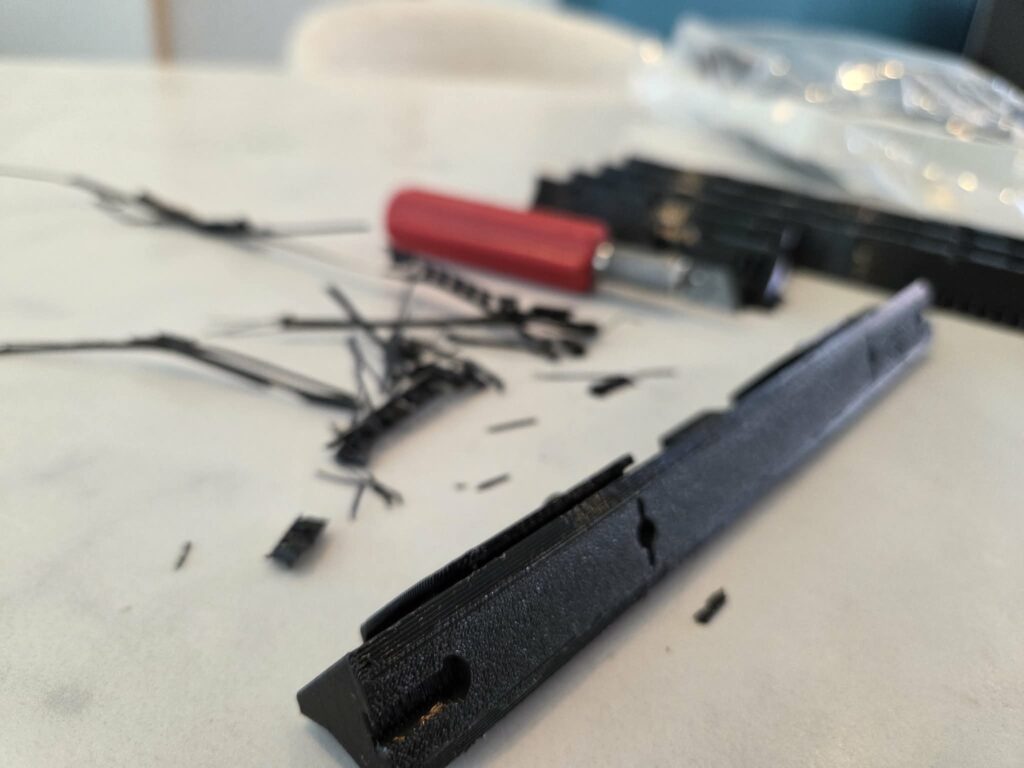

Maak de overschot aan plastic los. Zorg dat de extra voetjes verdwijnen, die zijn slechts hulpstukken voor het printen.

De bouw:

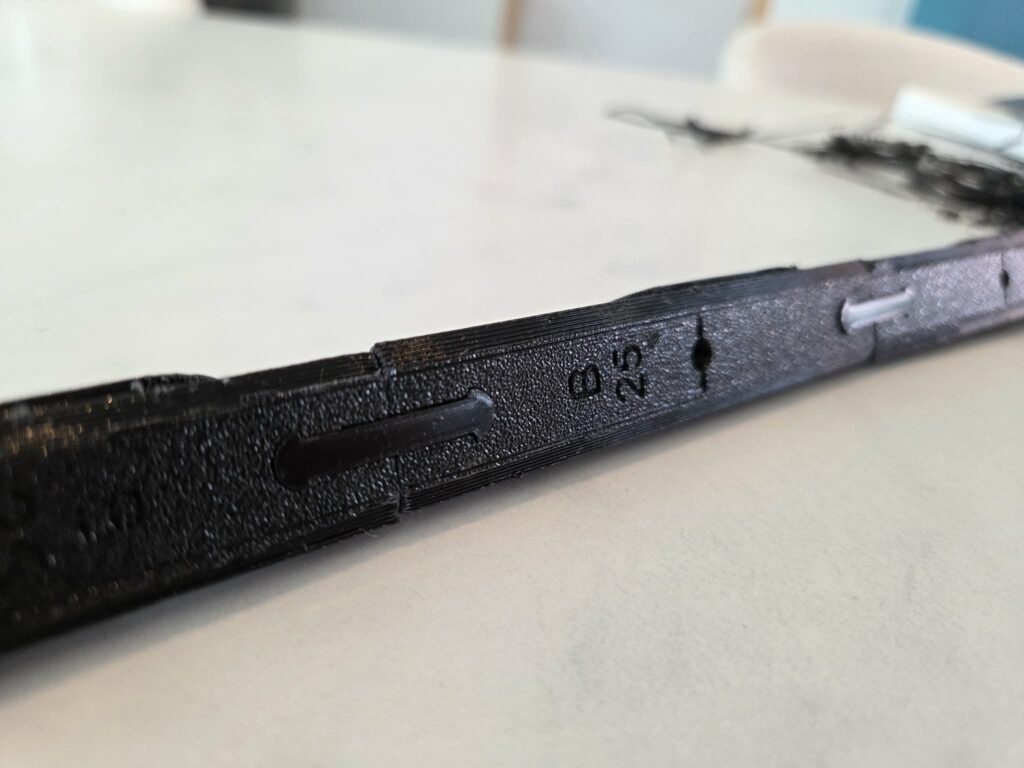

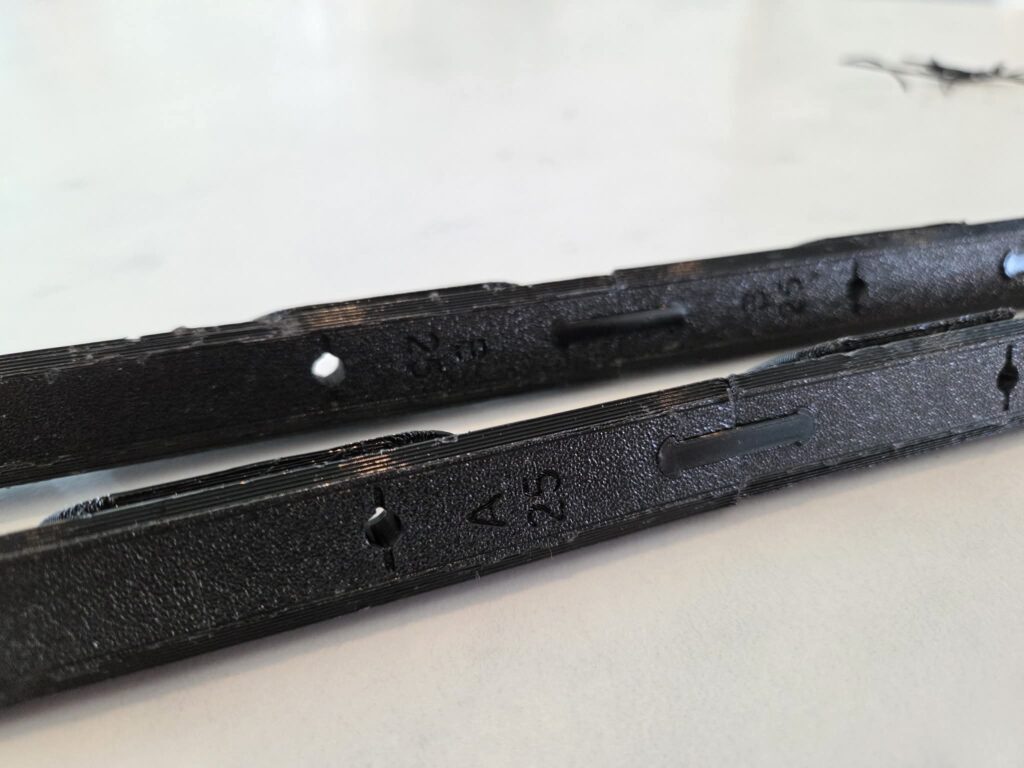

De printdelen zijn gemarkeerd met A en B. Let tijdens het hele bouwproces op het volgende:

A25 = voor bovenaan in de schraag

B25 = voor onderaan in de schraag

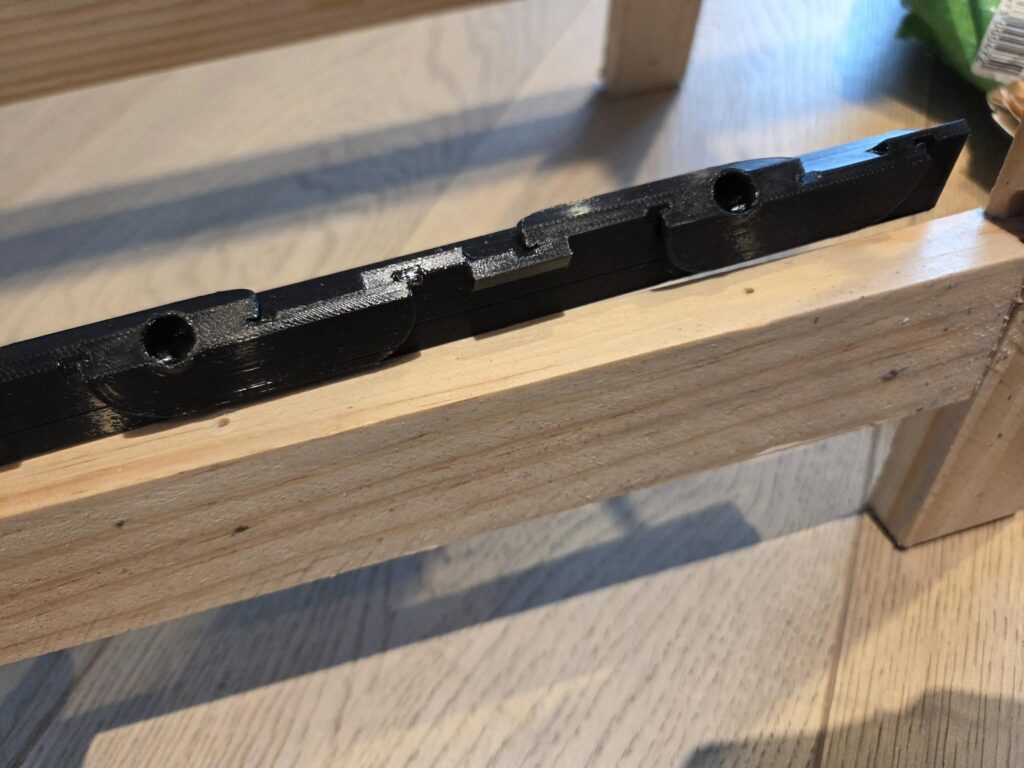

De Kleine haakjes zijn zo voorzien dat de onderlinge delen in elkaar te haken zijn. Dit is géén must! Je kan de dele nook gewoon naast elkaar zetten op de schraag en schroeven.

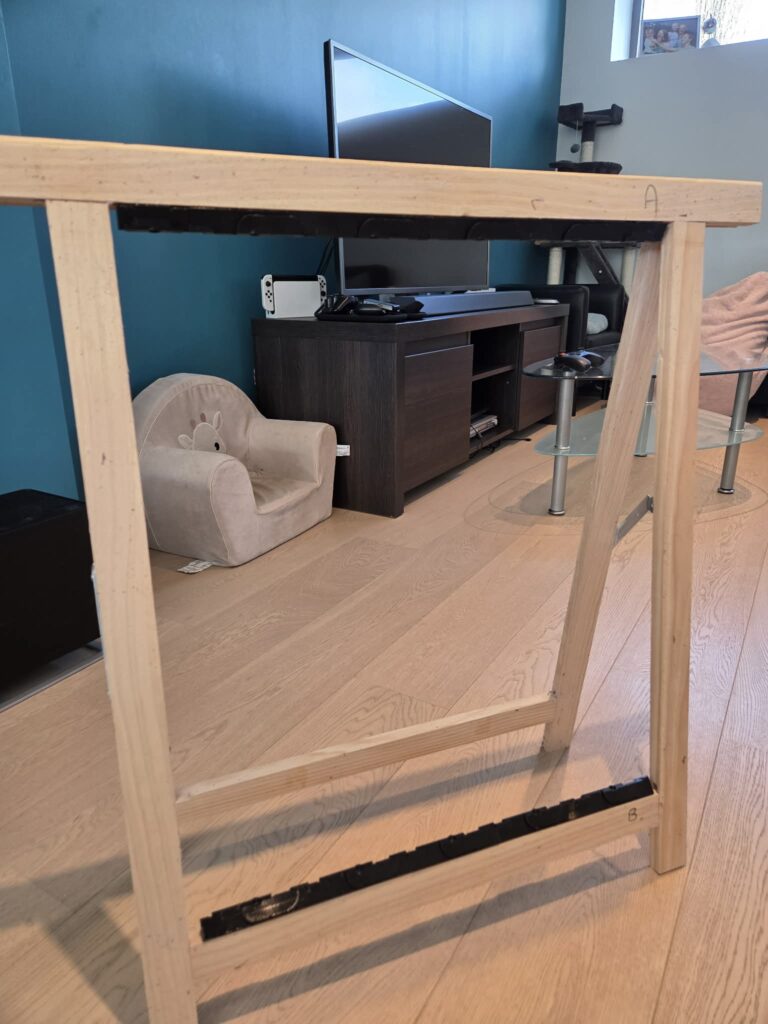

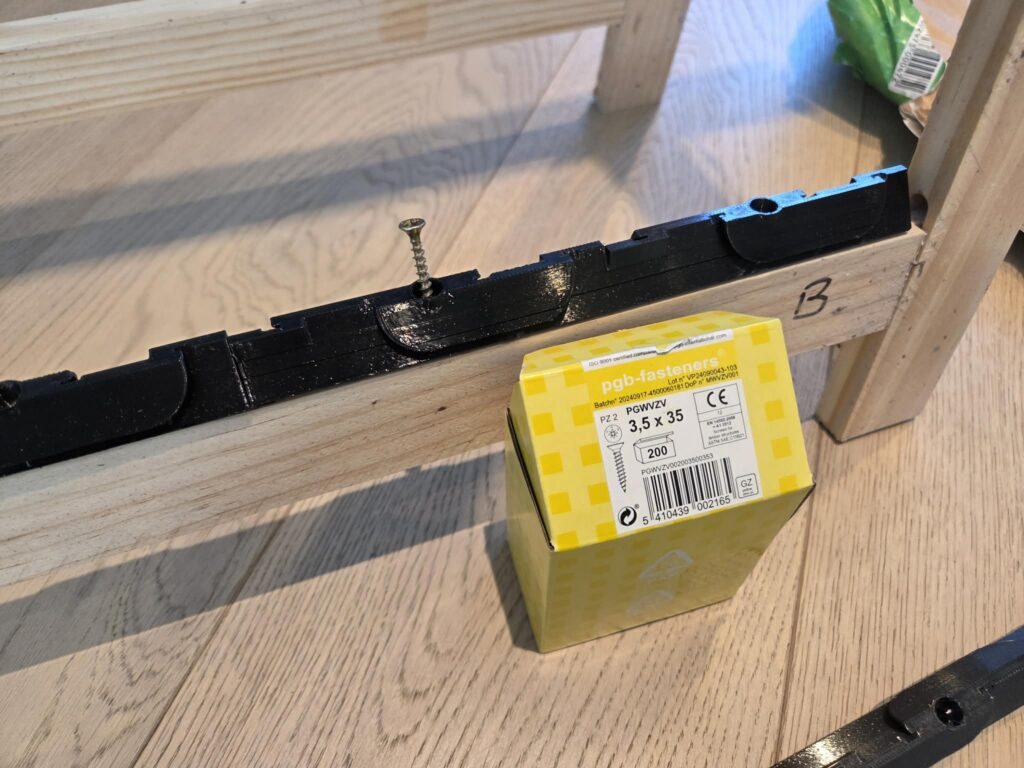

Meet op voorhand alles uit op de schraag. Een traditioneel standaardmaat schraag heft een binnenmaat van iets meer dan 50cm. Dan kan je een paar cm van de rand blijven. Boor voor om splijten van het hout te voorkomen.

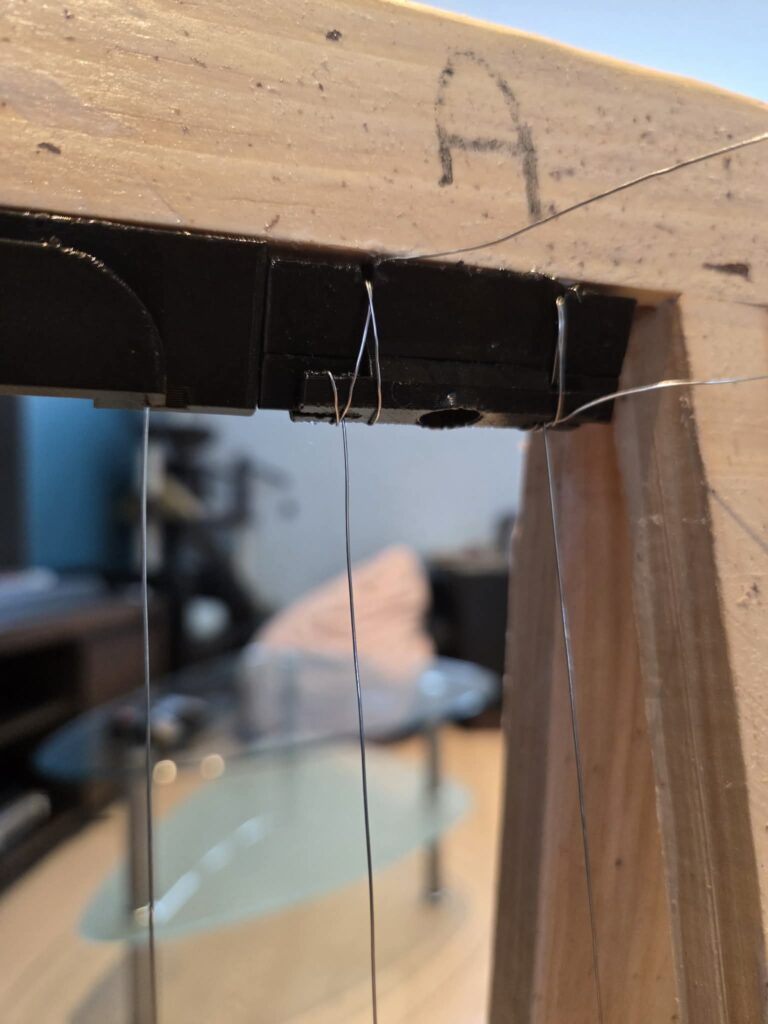

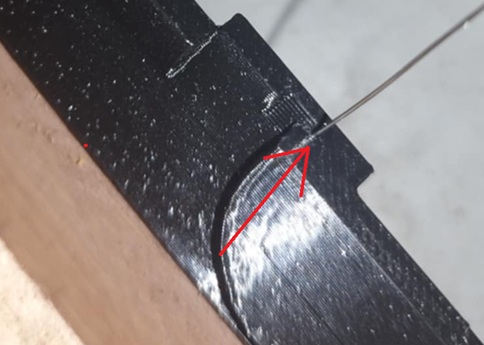

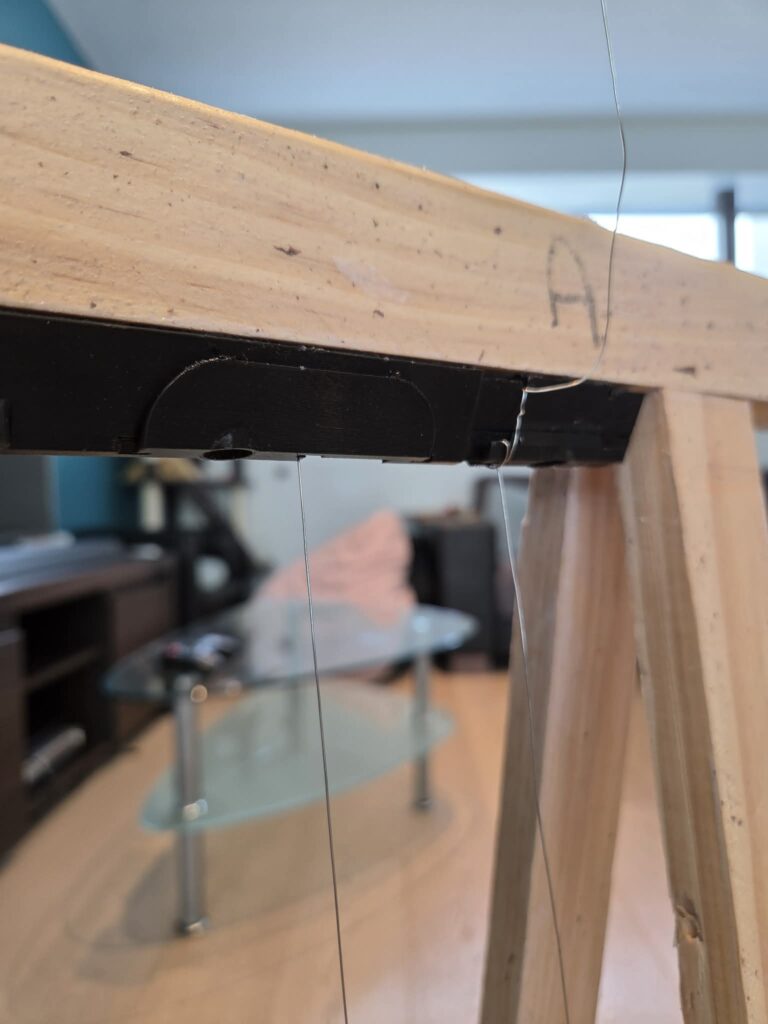

Starten doe je door de draad ONDER het startblokje door te halen en vast te draaien (een paar keer omwinden) aan het start-lipje. Opgelet, goed aantrekken, niet doortrekken… pastiek is sterk maar geen metaal (en in je vingers snijden kan evengoed!). Je kan best éérst de binnenkant van de schraag doen, anders kan je daar moeilijk bij (als je vooraan al draad hebt gespannen 😉 ).
Welke draad? je inox-draad die je bij de bijenraten gebruikt en waswafels insmelt. Inox is roestvrij en krimp bij hogere temperaturen is beperkt.

Vanaf dan ga je naar de onderkant en trek je stevig aan… let op! Stevig doortrekken, want nu moet de draad helemaal IN de geleiders zitten!

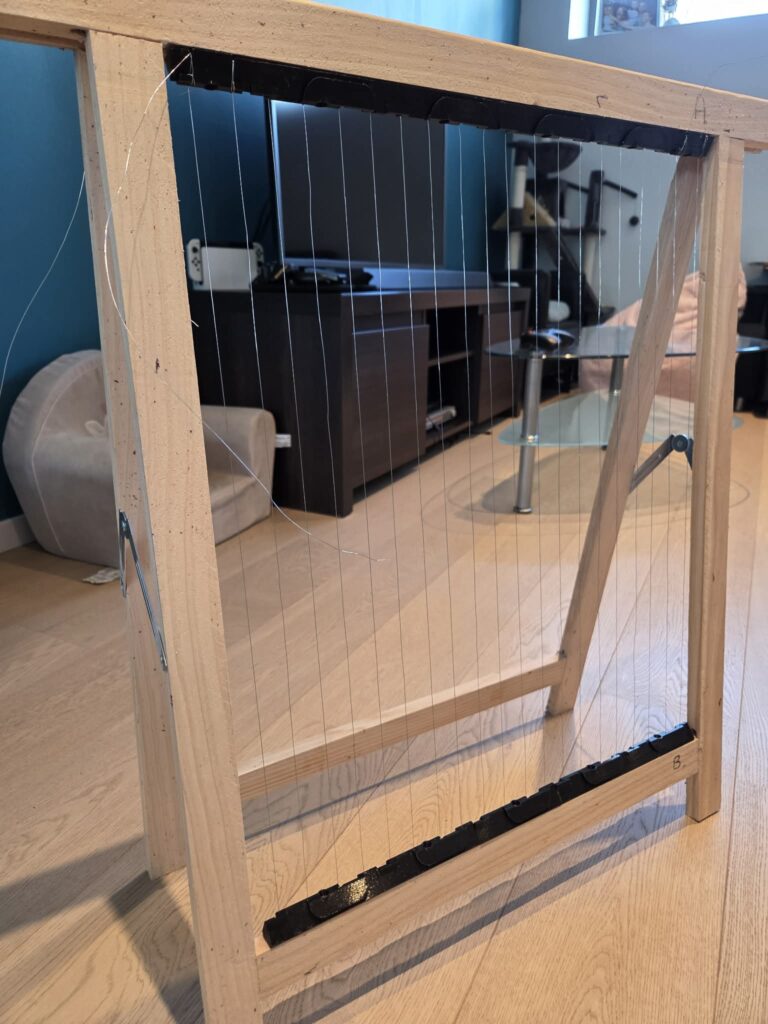

Klaar… en nu herhalen voor de buitenzijde.

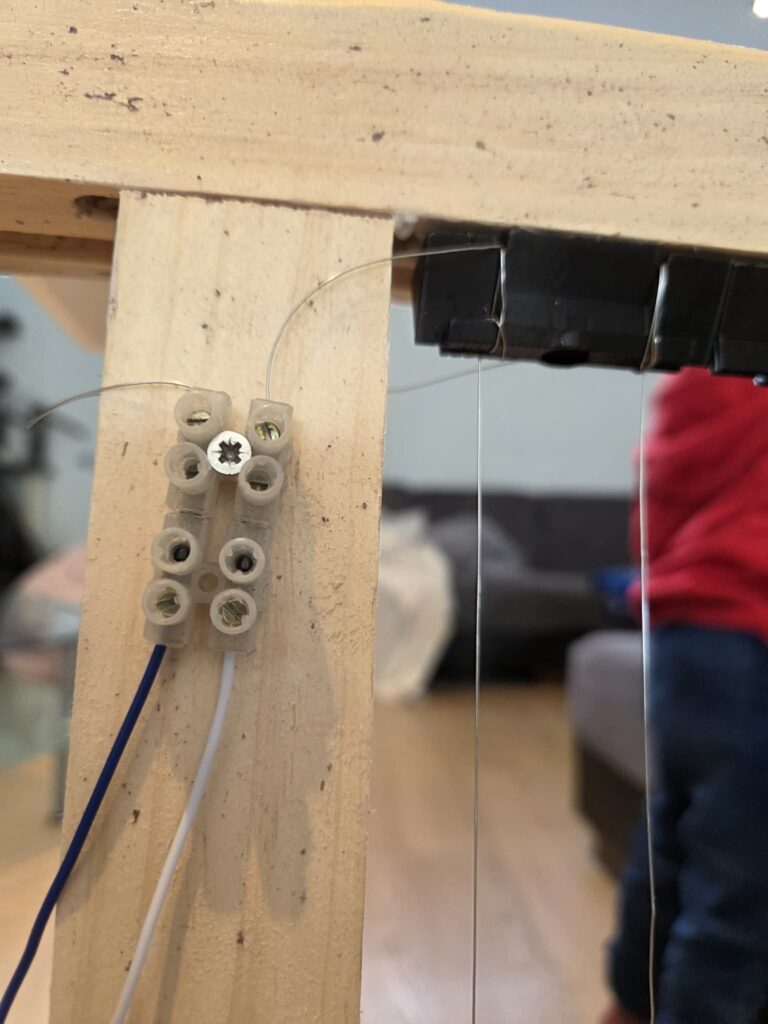

De beginpunten maak je nu vast met een schroefje. Zorg dat ze zeker NIET tegen elkaar komen.

De uiteindes zet je vast met een suikertje ofzo.

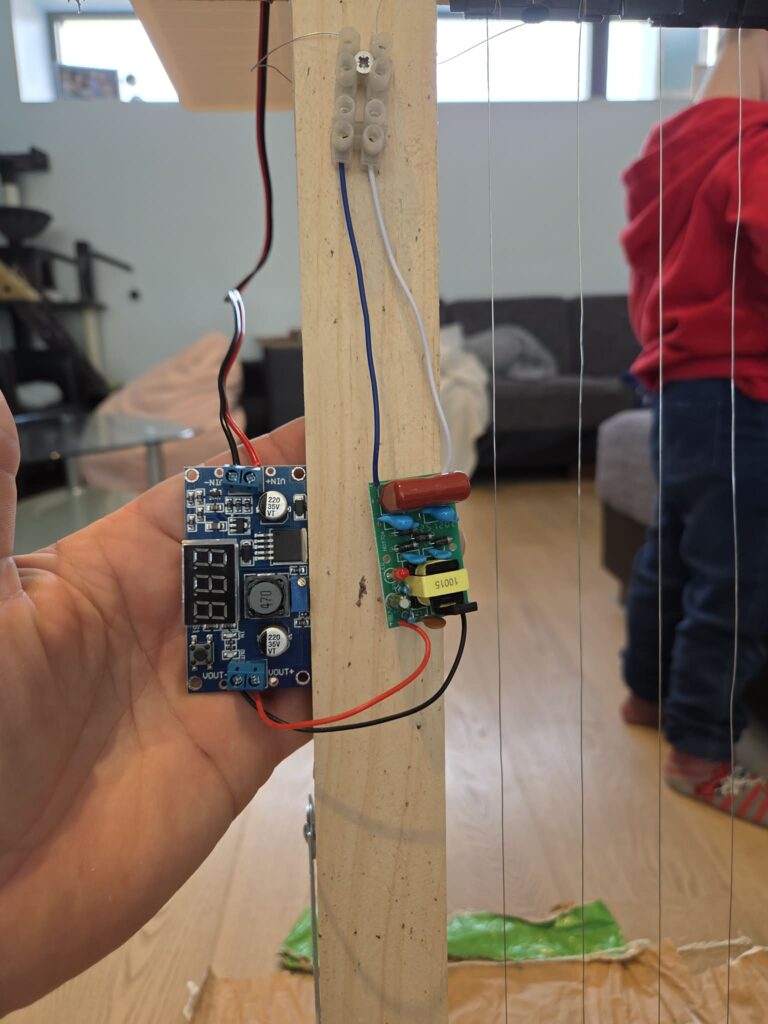

Vanaf hier ga je ook alles moeten onderbrengen in een waterdicht doosje. Sluit de voltage booster aan. Op de foto hieronder kan je de volgorde zien. Let dus goed op dat die dikke (bruine) condenstator als laatste is in de reeks alvorens de stroomdraden naar de harp-draden gaan op het suikertje.

En let bijzonder goed op de polariteit. Sluit 1 van de polen nog NIET aan op de voltage booster (dus die met de dikke bruine condensator)!!!!!!

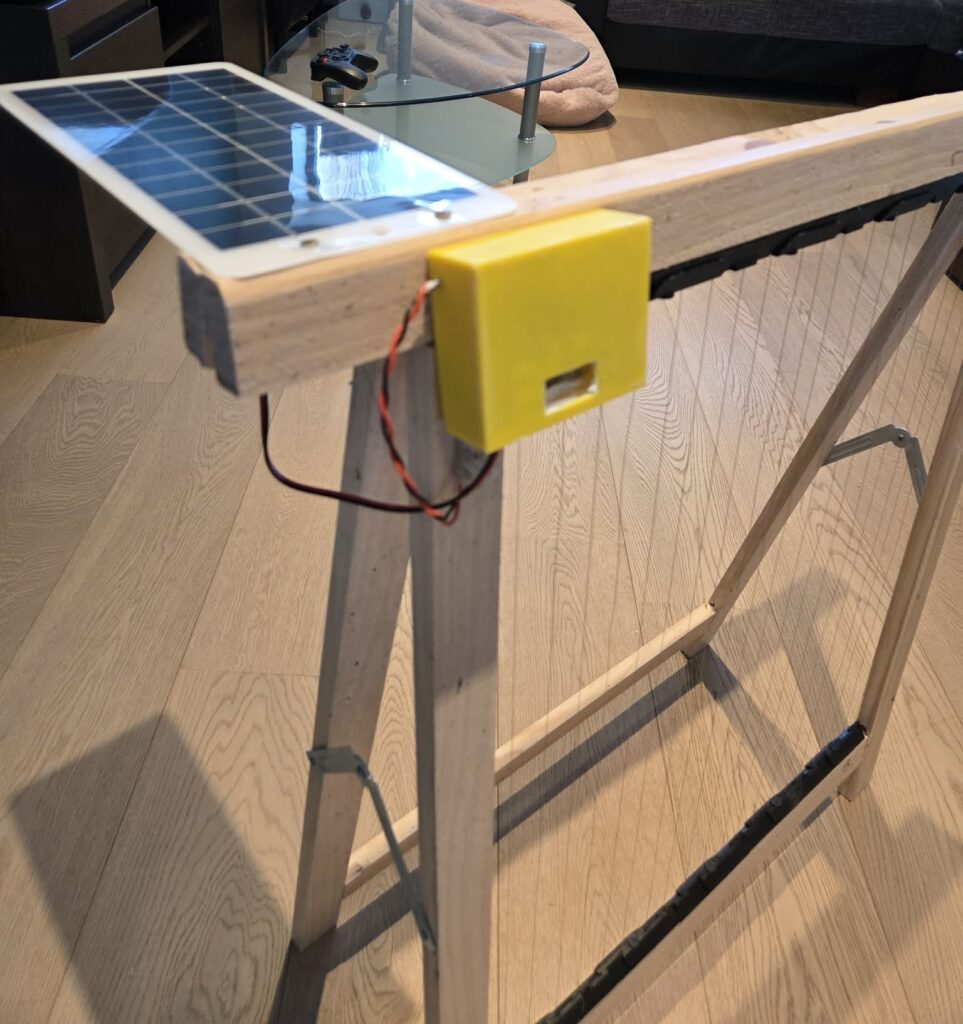

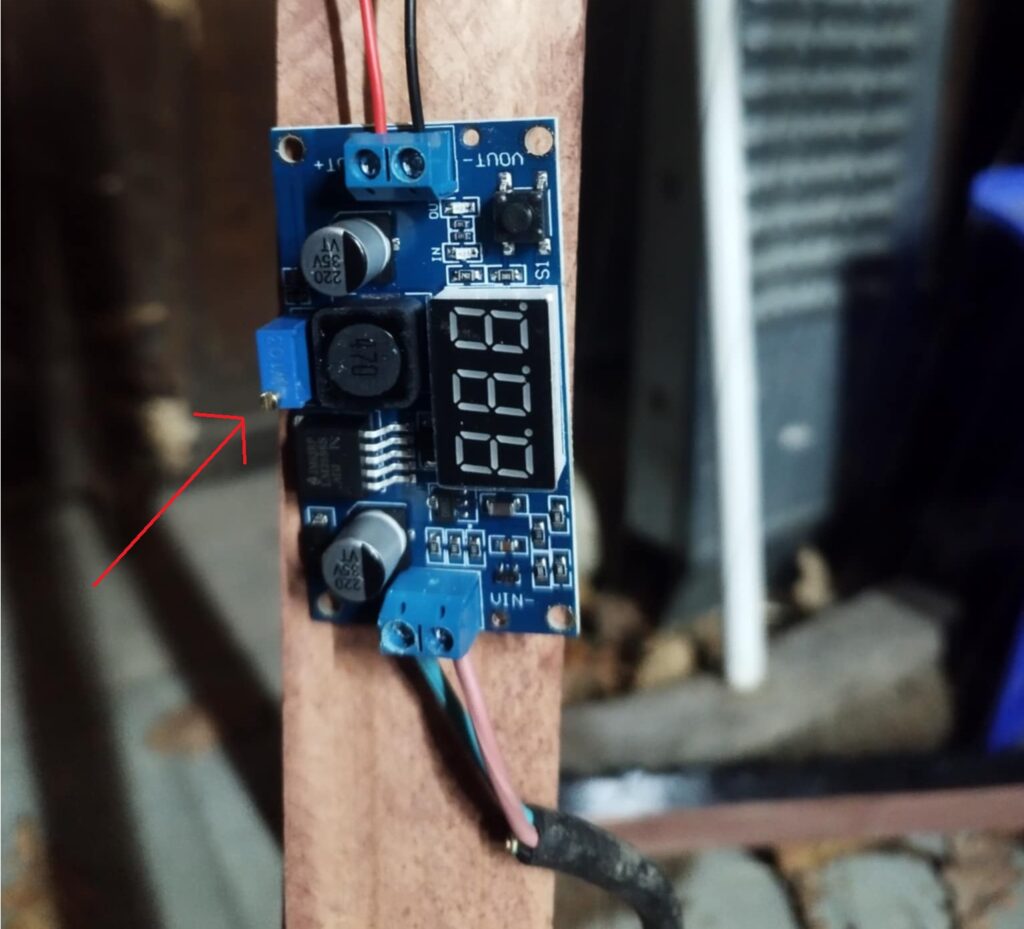

Gebruik 2 stevige koperdraden om naar je12V bron te gaan. Dit kan een zonnepaneeltje of een 12v batterij zijn. De 12v convertor springt onmiddellijk aan zodra deze stroom krijgt. Gebruik het Kleine vijsje om naar 3v te gaan.

Als je 3v (tot max 4v) hebt bereikt kan je de voltage booster aansluiten. Je krijgt nu +-1800V op de draden met een laag Amperage. Niet-dodelijk dus 😊…althans voor de mens…
Als je de Vout al had aangesloten had je waarschijnlijk teveel Volt op de booster gezet en was die waarschijnlijk al verbrand!

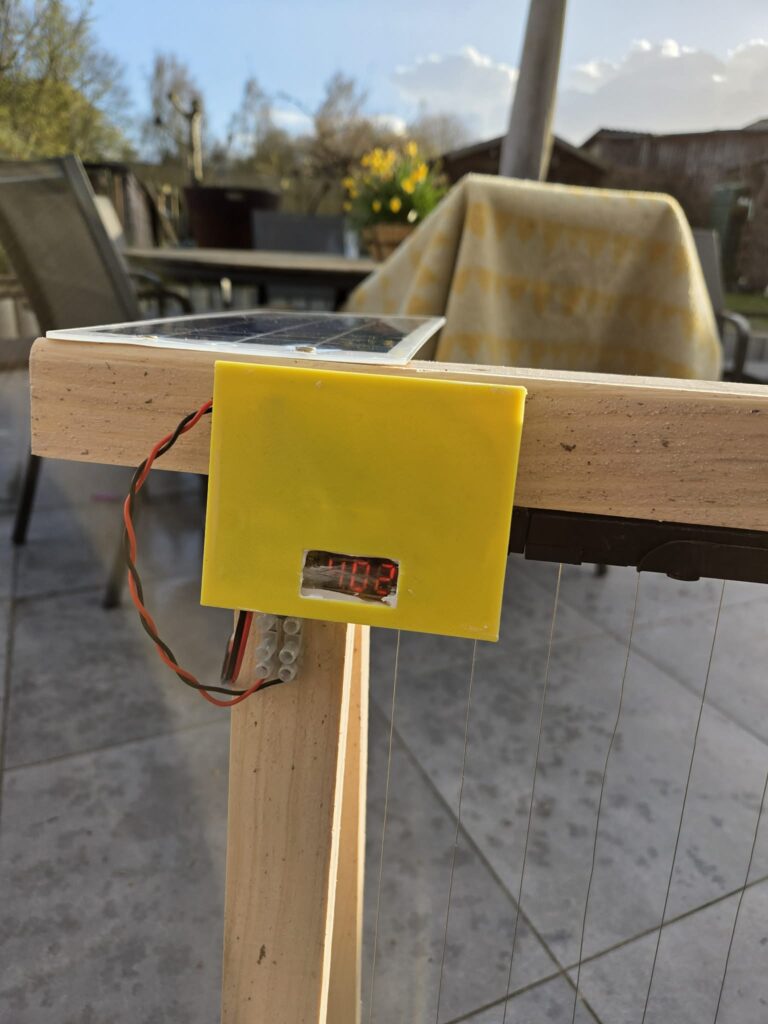

Zet nu alles in een doosje en maak waterdicht met wat silicone. Hou onderaan nog een gaatje of 2 extra zodat als er TOCH water in zou sijpelen dit lang sonder gewoon kan weglopen.

Test uit:

Leg nu een bak water onder de draden van de harp, doe er zeker voldoende zeep bij zodat de bijen er niet van komen drinken (en zich vervolgens laten elektrocuteren). Hoornaars zijn breeder als bijen en vliegen in jacht-modus achter de bijtjes aan die gezwind door de harp vliegen. Vervolgens is het voldoende dat ze een draad raken, een stuk vleugel beschadigd wordt of versuft neervallen (in het water met sop). Nadien verdrinken ze.

Hoe testen? Met een vast stroombron in het donker… gooi een nagel of schroef naar de harp en je ziet de vonkjes.
Met een zonnepaneeltje. Door een elektriciteitsdraad 2draden van de harp te verbinden.
OF… door 2 draadjes vast te pakken en in spanning de schok toegediend te krijgen…
